振动盘结构及工作原理

                                      振动盘结构及工作原理

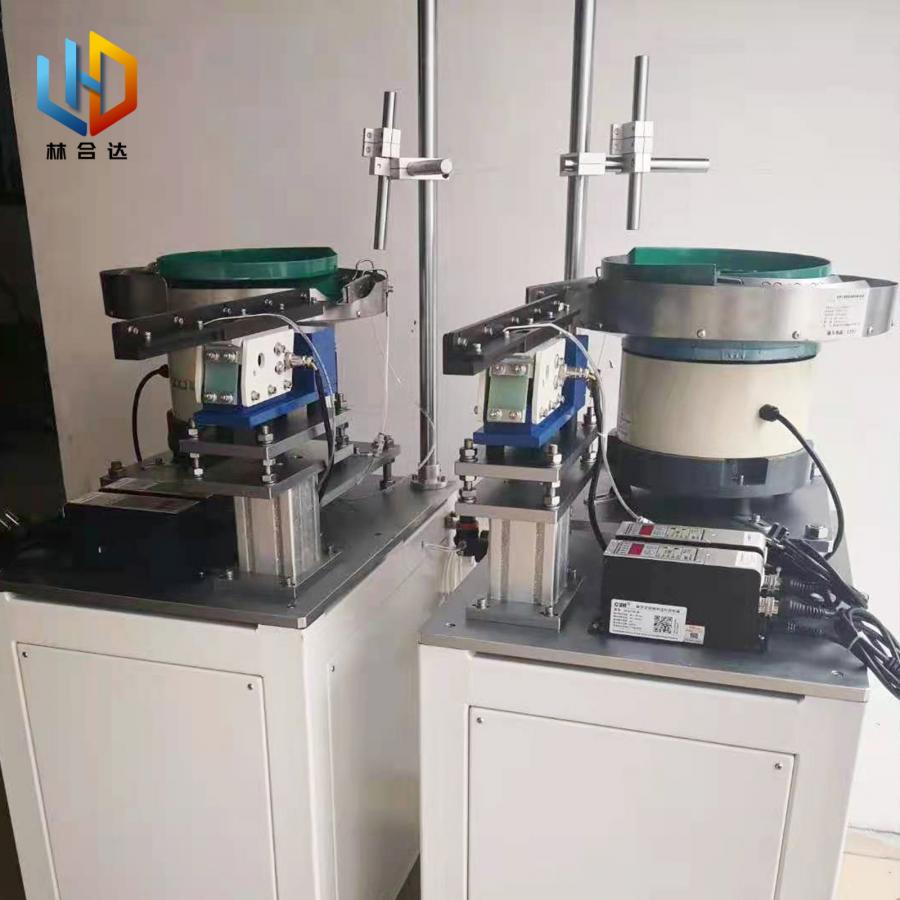

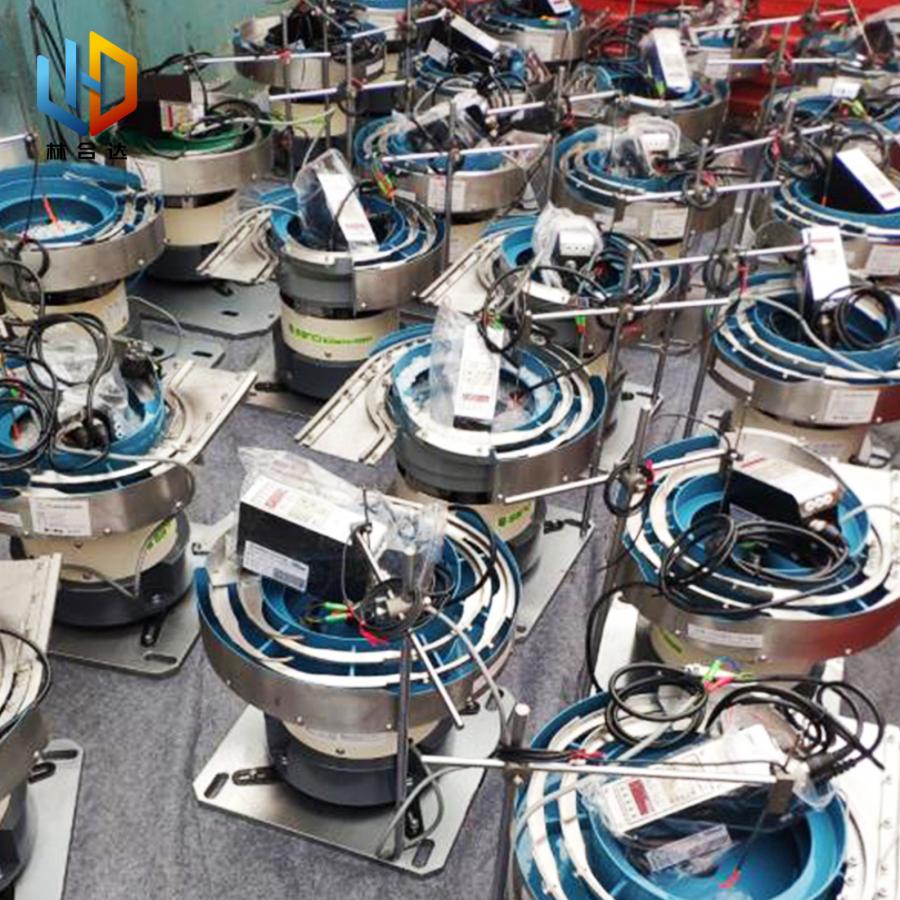

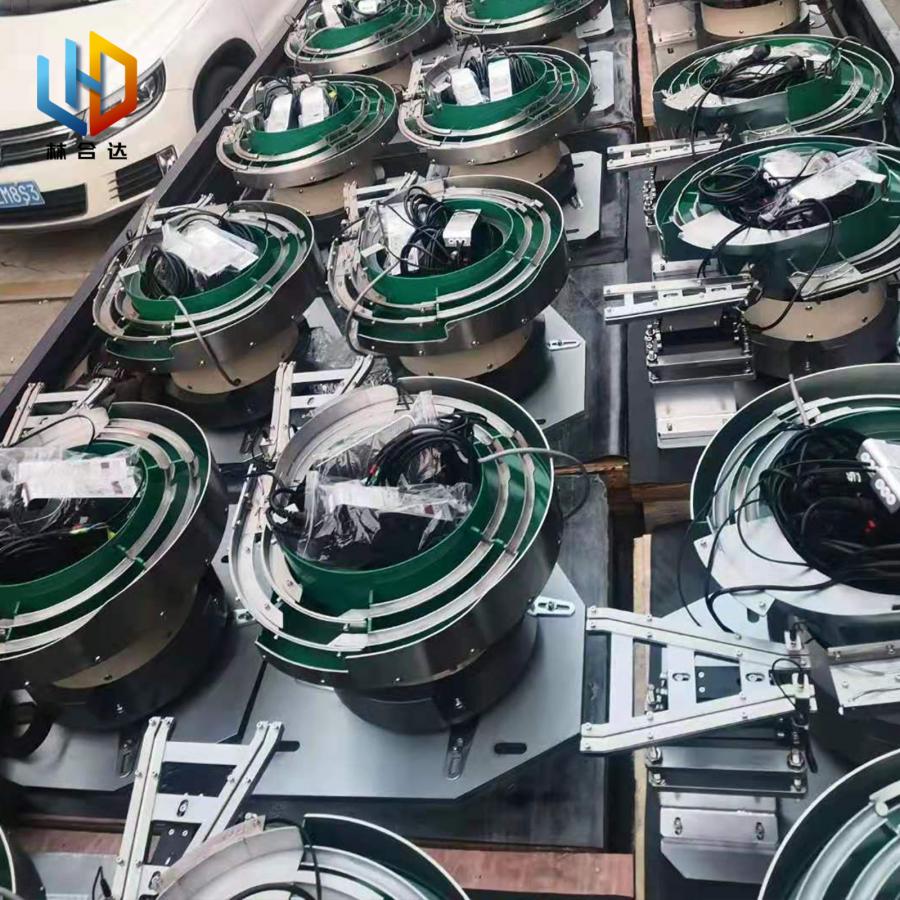

一、振动盘的结构：

    振动盘主要由料斗、底盘、控制器、直线送料器、减振垫、板弹簧、电磁铁、螺旋轨道及定向机构等配套组成。振动盘的料斗分为筒形料斗(圆柱形料斗)、螺旋、线料斗、锥形 料斗、等分线料斗五种；

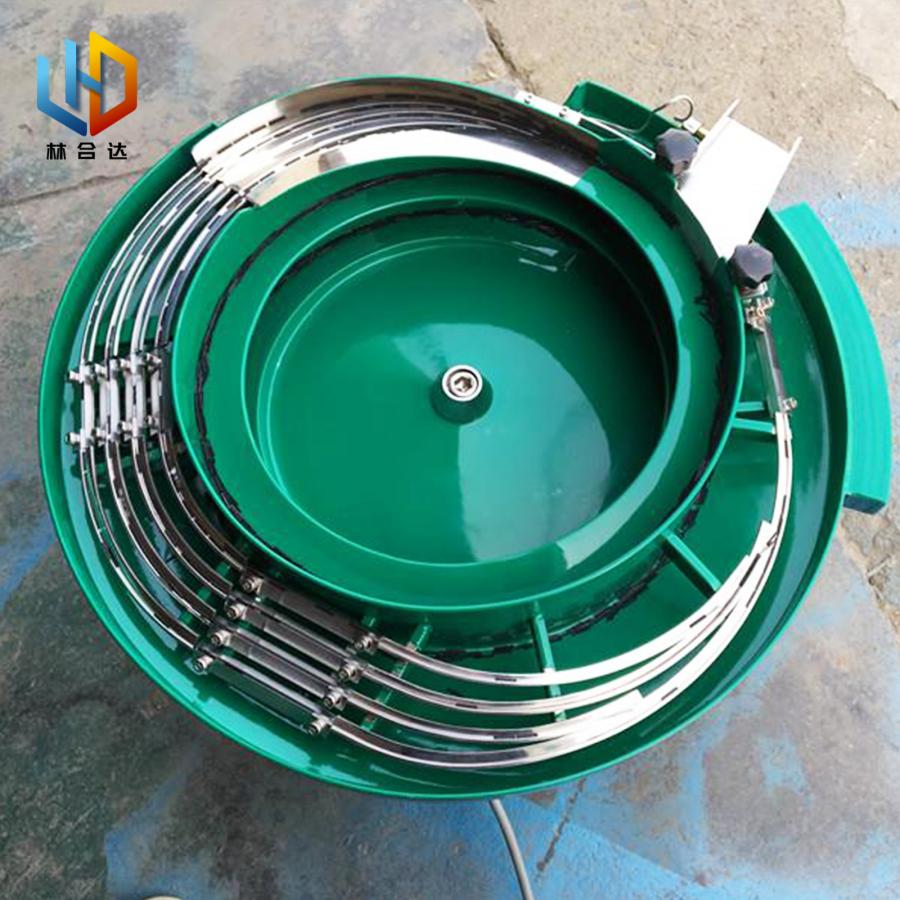

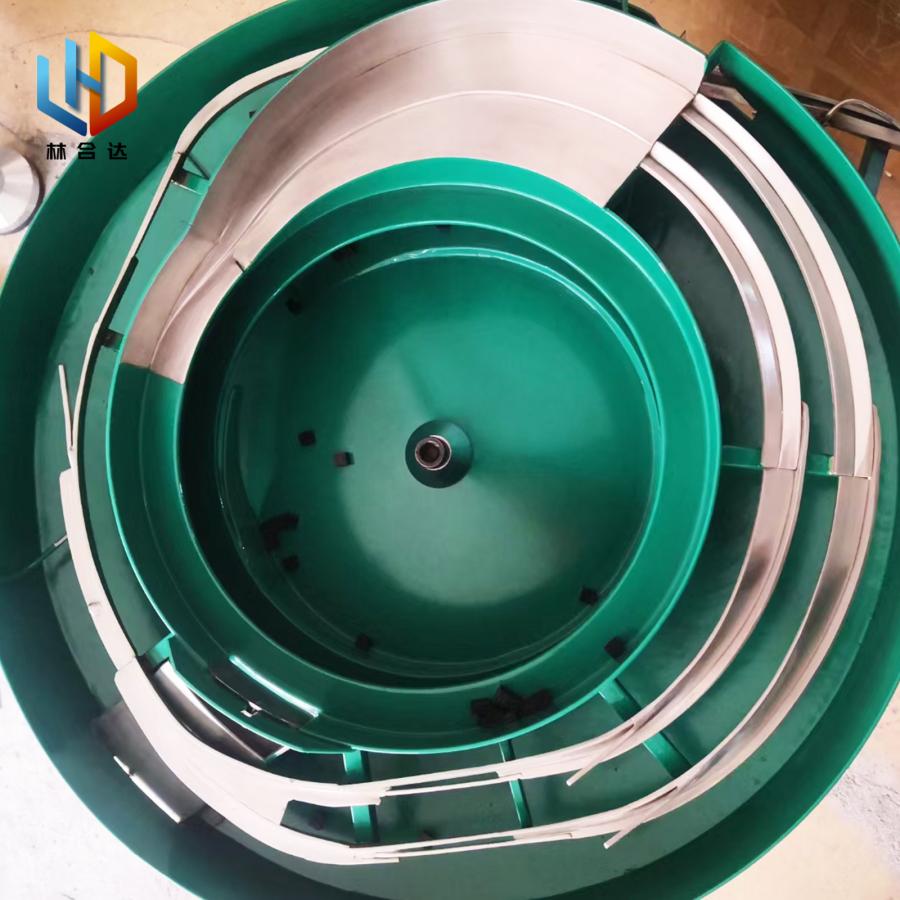

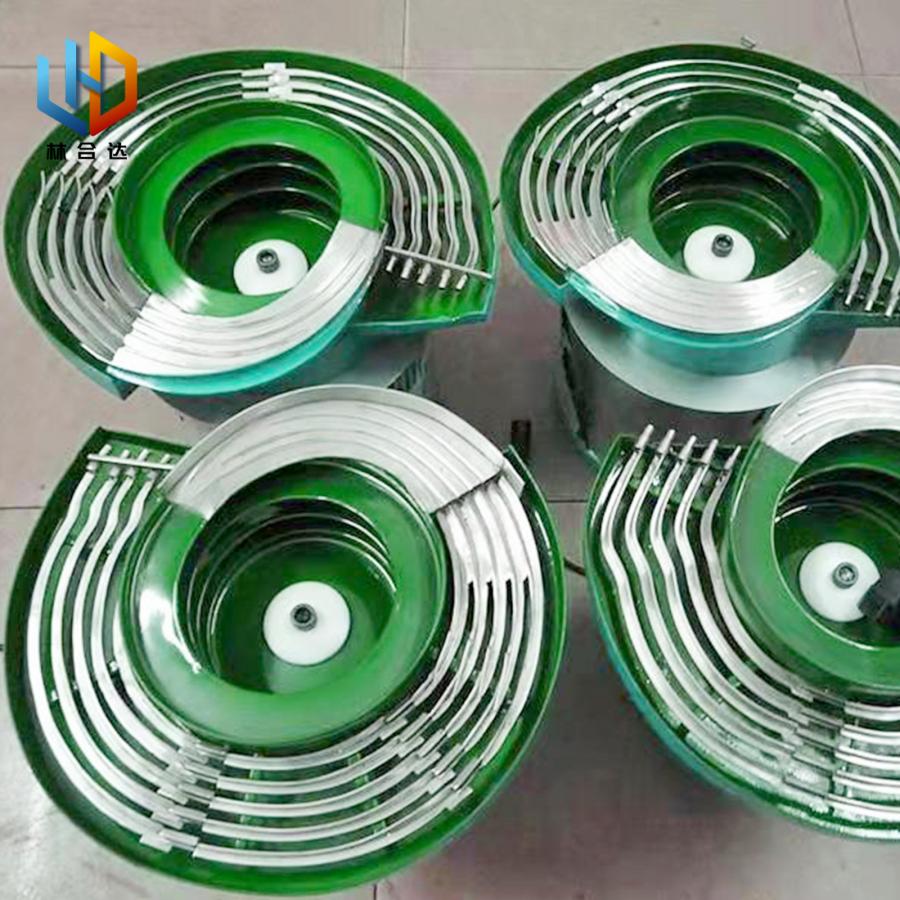

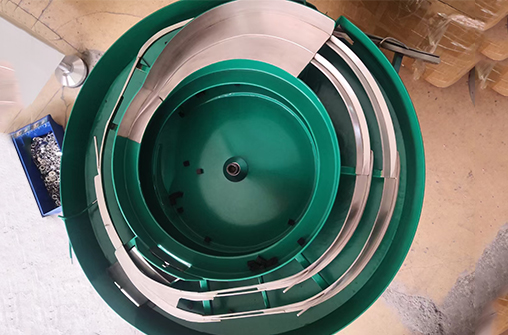

  1)带倒锥形料斗的振动盘：带倒锥形料斗的振动盘一般用于形状具有一定的复杂性，需要经过多次方向选择与调整才能将工件按需要的方向送出的场合，这样工件必须通过的路径就较长，所以倒锥形的料斗就是为了有效地加.大工件的行走路径。这类振动盘使用的工件范围较宽，料斗直径一般为300-700mm，工件形状越复杂，料斗的直径也会越大。在某些特殊场合料斗的直径可达到1-2m。这种倒锥形料斗一般采用不锈钢板材制作，也可以用铸铝合金制作，由于定向轨道较长，供料充足，出料速度高，所以适合工件的高速送料。

  2) 圆柱形振动盘：带圆柱形料斗的振动盘一般用于工件形状简单而规则、尺寸较小的微小工件场合，例如螺钉、螺母、铆钉、开关或继电器行业的银触头等。上述工件的形状比较简单，很容易进行定向，工件所需要的行走路径也较短，因而料斗的直径一般也较小，约为100-300mm。这种料斗连同内部的螺旋轨道一般用NC机床直接加工出来，材料通常用铸造铝合金制作，制造成本低廉。

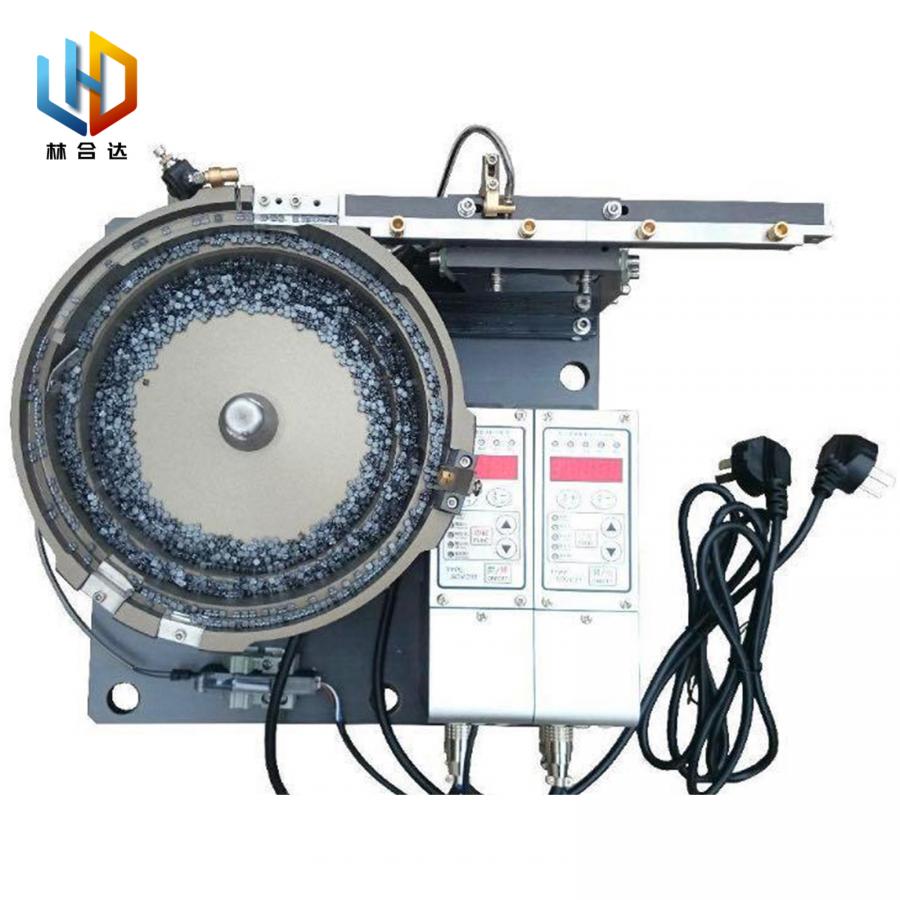

  底盘有正拉底盘、侧拉底盘、压电式底盘、精密底盘四种；控制器分为普通控制器、分极控制器、调频控制器、带缓启动控制器、数显调频 控制器五种；直线送料器可根据客户需求订制各式各样型号直线送料器亦可根据产品要求订制.

     二、 振动盘的工作原理：

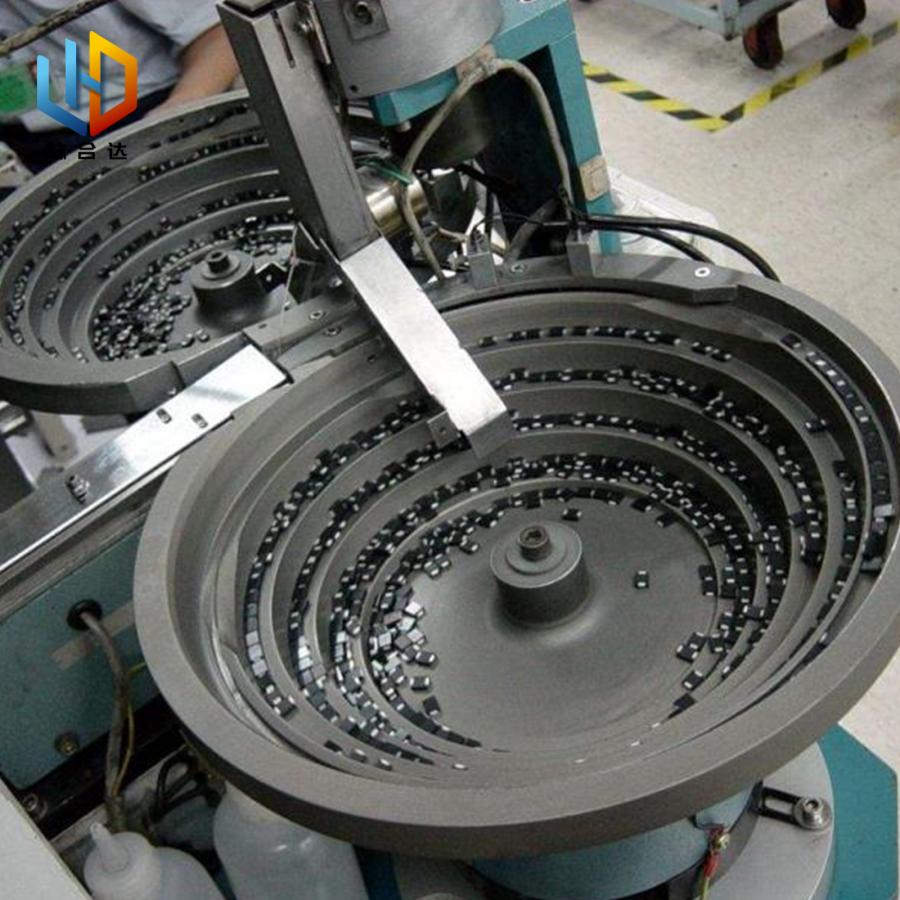

      料斗下面有个脉冲电磁铁，可以使料斗垂直方向振动，由于弹簧片的倾斜，使料斗绕其垂直轴做扭摆振动。料斗内零件，由于受到这种振动，而沿螺旋轨道上升，直到送到出料口。  振动盘是一种自动定向排序的送料设备。其工作目的是通过振动将无序工件自动有 序定向排列整齐、准确地输送到下道工序。
